خط بثق أنابيب PVC
شاهد المعدات تعمل ثم استكشف الوظائف والتكوين الفني.
نظرة عامة
مصممة حول مهمة الإنتاج.
خط بثق أنابيب PVC بتكوين معياري وفق حالة المادة ومواصفات المنتج والطاقة المطلوبة ومتطلبات الجودة النهائية.
النظرة الفنية
تفاصيل المعدات وفق تسلسل العملية.

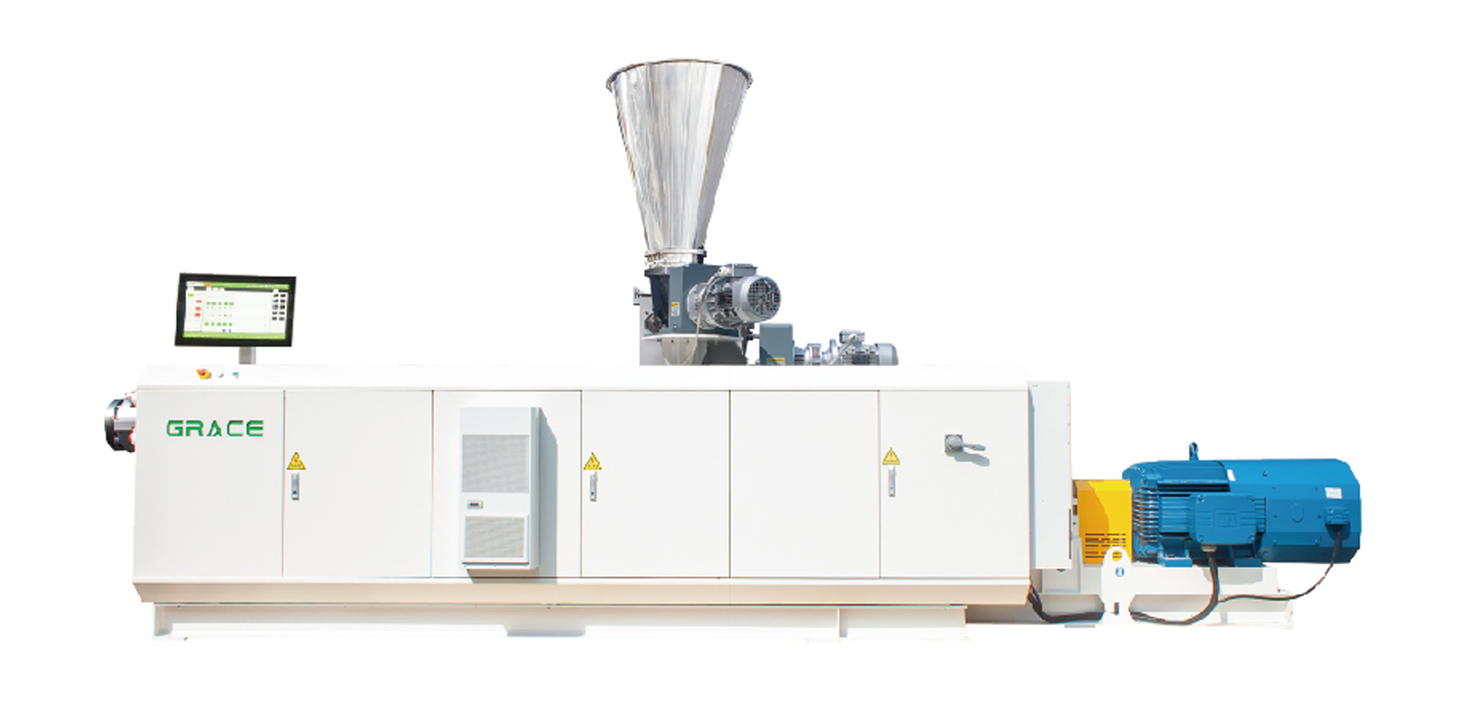

استكشف المعدة →آلة بثق ثنائية اللولب متوازية
آلة بثق ثنائية اللولب متوازية مرحلة رئيسية في النظام، ويتم اعتماد التصميم والتحكم والواجهات وفق المادة والمنتج والطاقة وتكوين الخط.
صفحة المعدة →

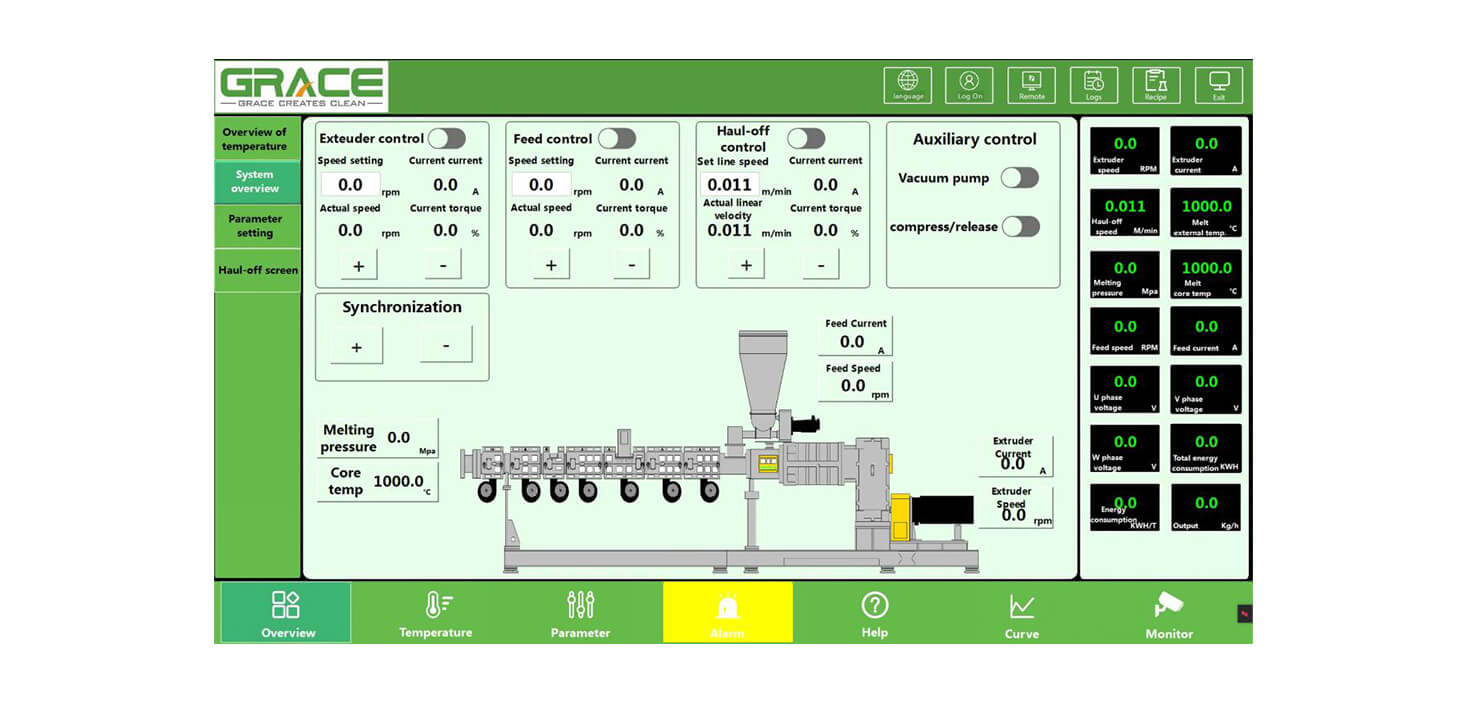

نظام التحكم PLC
نظام التحكم PLC مرحلة رئيسية في النظام، ويتم اعتماد التصميم والتحكم والواجهات وفق المادة والمنتج والطاقة وتكوين الخط.

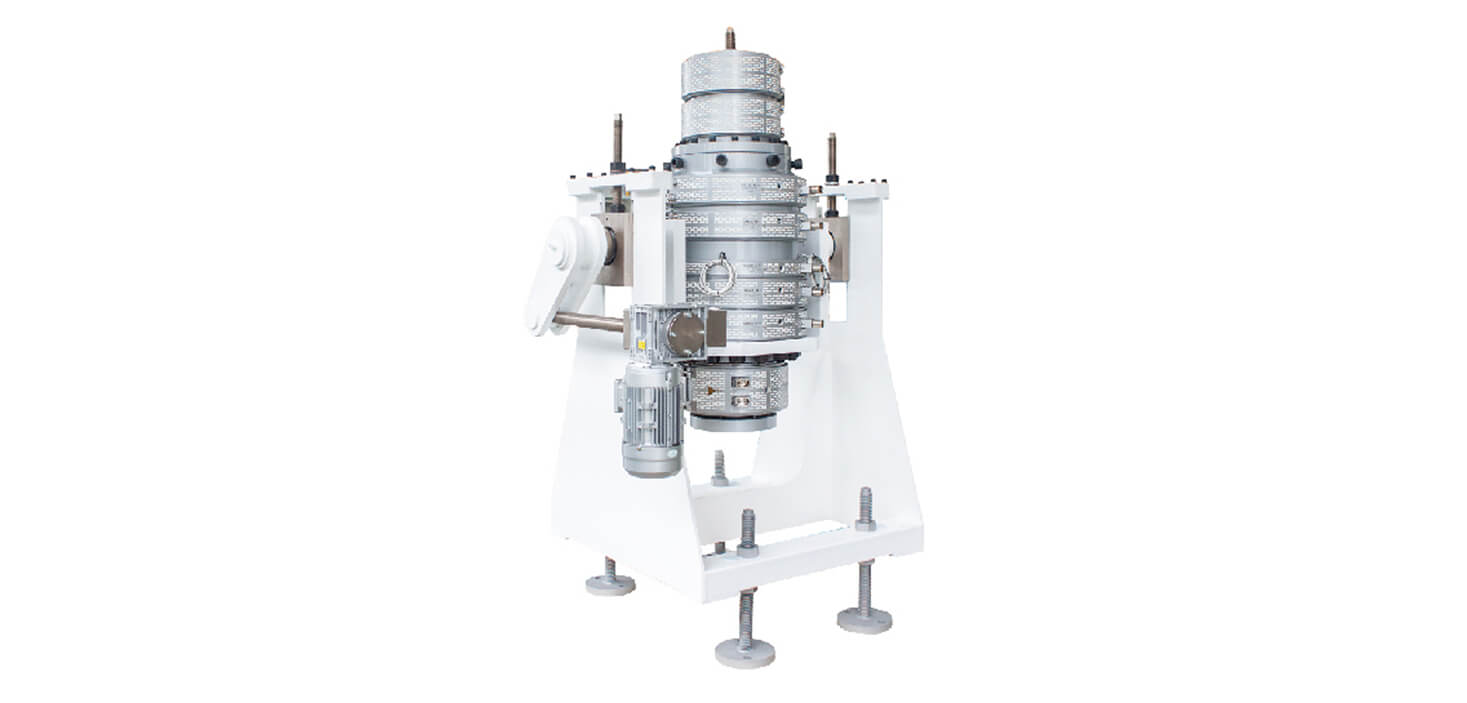

رأس القالب
رأس القالب مرحلة رئيسية في النظام، ويتم اعتماد التصميم والتحكم والواجهات وفق المادة والمنتج والطاقة وتكوين الخط.

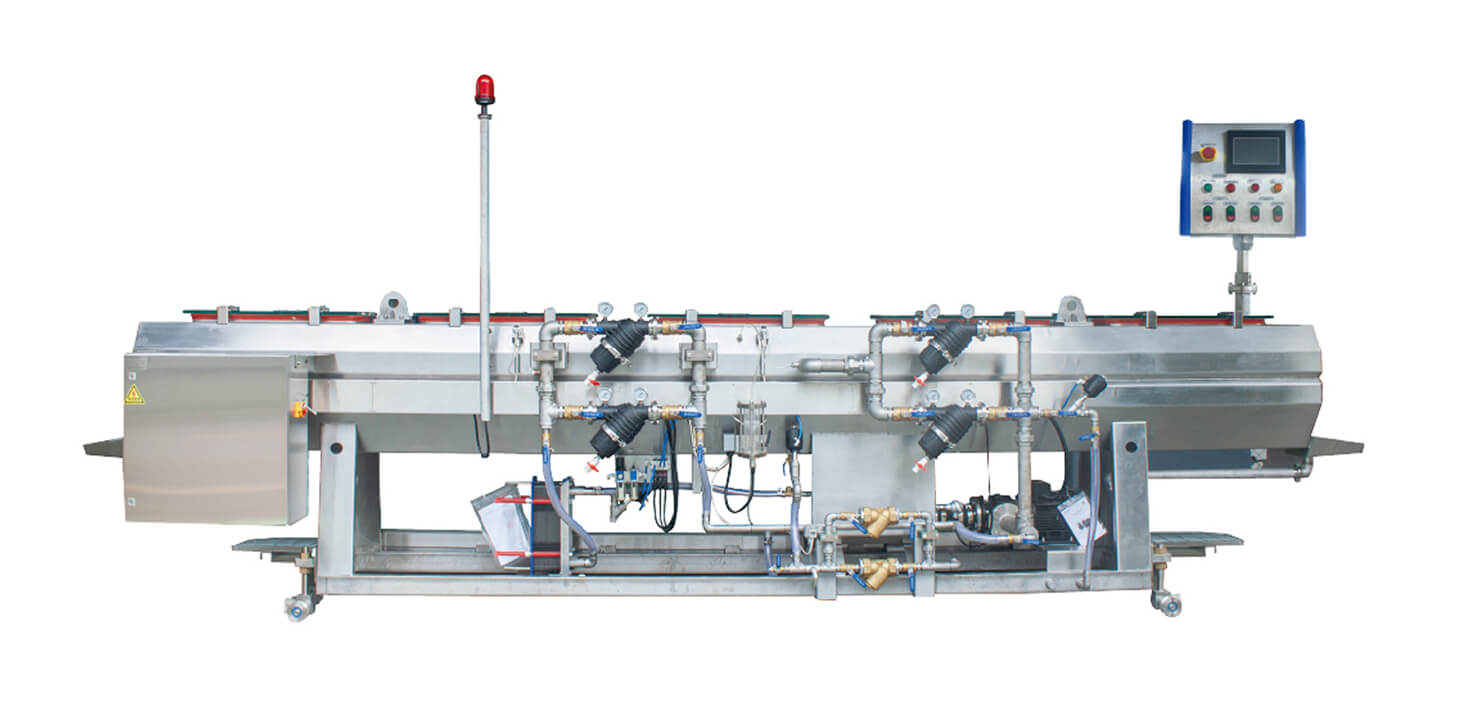

استكشف المعدة →حوض التفريغ
حوض التفريغ مرحلة رئيسية في النظام، ويتم اعتماد التصميم والتحكم والواجهات وفق المادة والمنتج والطاقة وتكوين الخط.
صفحة المعدة →

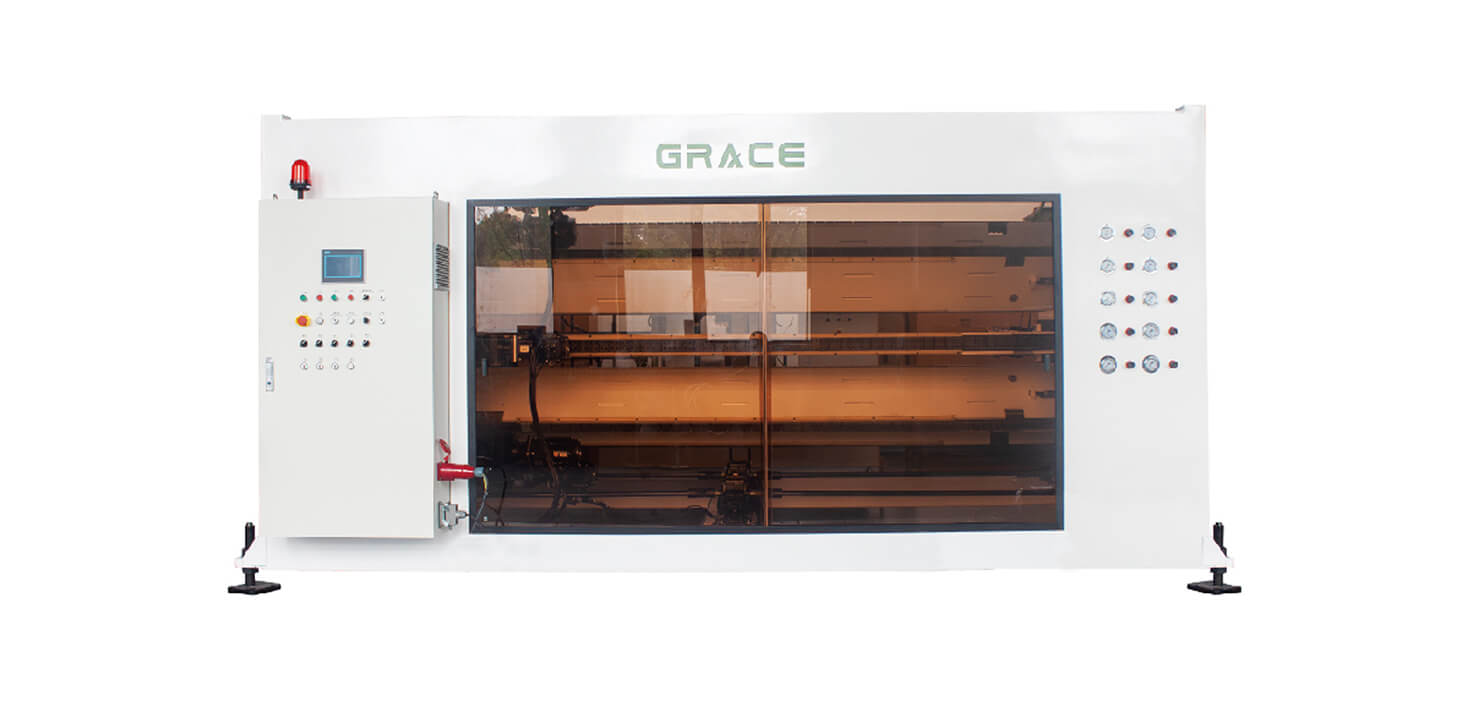

استكشف المعدة →وحدة سحب
وحدة سحب مرحلة رئيسية في النظام، ويتم اعتماد التصميم والتحكم والواجهات وفق المادة والمنتج والطاقة وتكوين الخط.
صفحة المعدة →

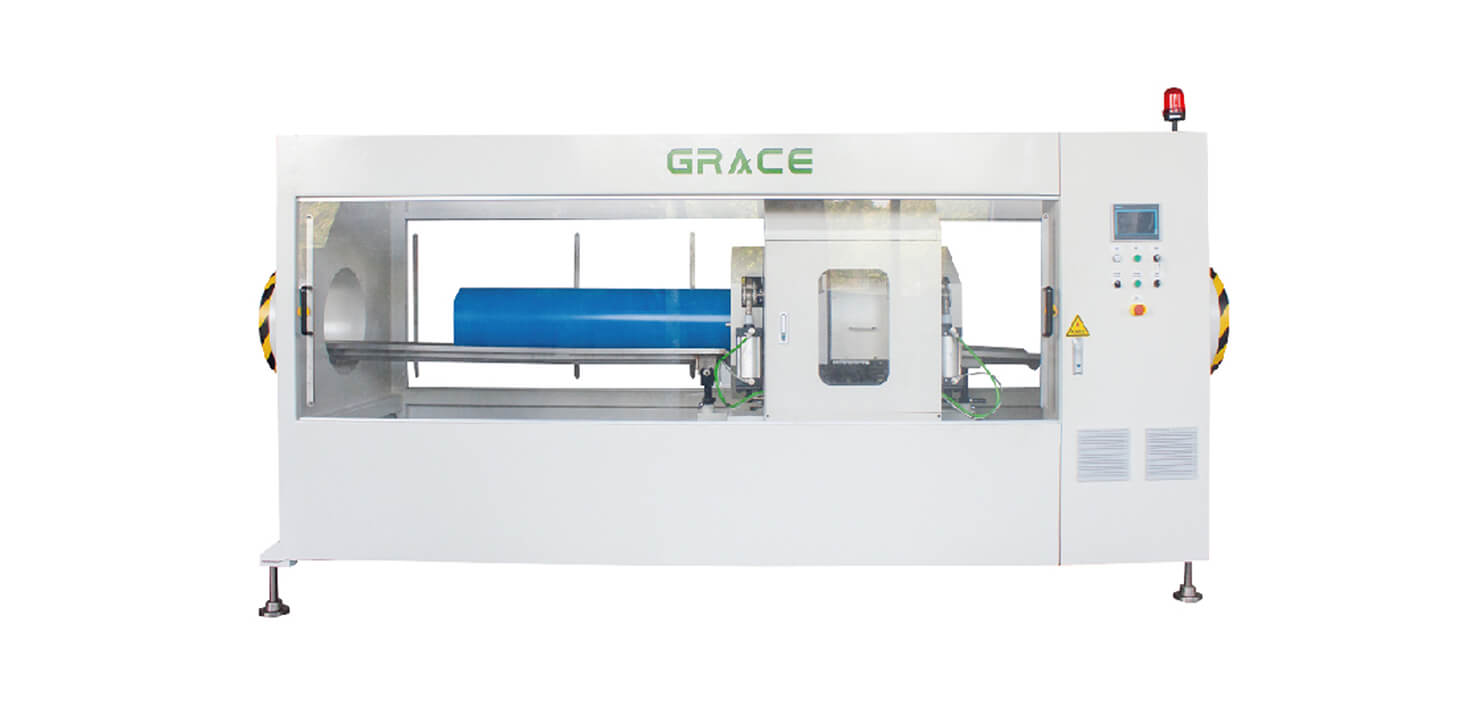

استكشف المعدة →Dust-Free Cutter
Dust-Free Cutter مرحلة رئيسية في النظام، ويتم اعتماد التصميم والتحكم والواجهات وفق المادة والمنتج والطاقة وتكوين الخط.
صفحة المعدة →معايير هندسية
هندسة خط الأنابيب كنظام متكامل
يُحدد خط الأنابيب من خلال المادة وجدول الأنابيب الكامل ومهمة الإنتاج. فالقطر وحده لا يحدد الطارد أو رأس القالب أو التبريد أو السحب أو القطع.
تعريف المنتج والمادة
يحدد التطبيق والمادة وبنية الطبقات وجدول الأنابيب الكامل الشروط التي يجب أن يلبيها الخط.
البثق والعدة
تُختار منصة البثق ورأس القالب وأدوات المعايرة للمادة ومجموعة المنتجات المتفق عليها.
التبريد والمعدات اللاحقة
يُوازن التفريغ والتبريد والسحب والقطع كوحدة واحدة وفق ظروف التشغيل الفعلية.
الأتمتة والتشطيب
تُحدد القياسات والعلامات والمناولة والتعبئة مع تدفق المنتج النهائي الكامل.
المعلومات الموصى بها لبدء المشروع
- التطبيق والمادة وبنية الأنبوب
- جدول كامل للقطر الخارجي وسماكة الجدار
- الإنتاج المستهدف والمخارج والتشطيب والعلامات والتعبئة
- مخطط المصنع ومياه التبريد والطاقة والأتمتة
الحد التقني: البيانات المنشورة مخصصة للتخطيط الأولي. لا يتم اعتماد التكوين والطاقة والأداء ومعايير القبول النهائية إلا من خلال مراجعة فنية خاصة بالمشروع.
البيانات الفنية
تكوينات تمثيلية لخطوط أنابيب PVC
| المنصة | نطاق الأنبوب | عدد المخارج | يُعتمد التكوين الفني ضمن تأكيد المشروع | الإنتاج النموذجي |
|---|---|---|---|---|
| PVC 63 مخرج مزدوج | DN20–63 | 2 | GMPT75/36-A45 | 350–500 kg/h |
| PVC 110 مخرج مزدوج | DN20/32–110 | 2 | GMPT90/36-A75 | 640–800 kg/h |
| PVC 160 | DN50–160 | 1 | GMPT75/36-A45 | 400–500 kg/h |
| PVC 250 | DN110–250 | 1 | يُعتمد التكوين الفني ضمن تأكيد المشروع | 400–800 kg/h |
| PVC 315 | DN160–315 | 1 | يُعتمد التكوين الفني ضمن تأكيد المشروع | 640–1,200 kg/h |
| PVC 450 | DN250–450 | 1 | يُعتمد التكوين الفني ضمن تأكيد المشروع | 640–1,200 kg/h |
| PVC 630 | DN315–630 | 1 | GMPT114/36-A110 | 960–1,200 kg/h |
| PVC 800 | DN400–800 | 1 | يُعتمد التكوين الفني ضمن تأكيد المشروع | 960–1,600 kg/h |
| PVC 1200 | DN630–1,200 | 1 | يُعتمد التكوين الفني ضمن تأكيد المشروع | 960–1,600 kg/h |
PVC 63 مخرج مزدوج
- نطاق الأنبوب
- DN20–63
- عدد المخارج
- 2
- يُعتمد التكوين الفني ضمن تأكيد المشروع
- GMPT75/36-A45
- الإنتاج النموذجي
- 350–500 kg/h
PVC 110 مخرج مزدوج
- نطاق الأنبوب
- DN20/32–110
- عدد المخارج
- 2
- يُعتمد التكوين الفني ضمن تأكيد المشروع
- GMPT90/36-A75
- الإنتاج النموذجي
- 640–800 kg/h
PVC 160
- نطاق الأنبوب
- DN50–160
- عدد المخارج
- 1
- يُعتمد التكوين الفني ضمن تأكيد المشروع
- GMPT75/36-A45
- الإنتاج النموذجي
- 400–500 kg/h
PVC 250
- نطاق الأنبوب
- DN110–250
- عدد المخارج
- 1
- يُعتمد التكوين الفني ضمن تأكيد المشروع
- يُعتمد التكوين الفني ضمن تأكيد المشروع
- الإنتاج النموذجي
- 400–800 kg/h
PVC 315
- نطاق الأنبوب
- DN160–315
- عدد المخارج
- 1
- يُعتمد التكوين الفني ضمن تأكيد المشروع
- يُعتمد التكوين الفني ضمن تأكيد المشروع
- الإنتاج النموذجي
- 640–1,200 kg/h
PVC 450
- نطاق الأنبوب
- DN250–450
- عدد المخارج
- 1
- يُعتمد التكوين الفني ضمن تأكيد المشروع
- يُعتمد التكوين الفني ضمن تأكيد المشروع
- الإنتاج النموذجي
- 640–1,200 kg/h
PVC 630
- نطاق الأنبوب
- DN315–630
- عدد المخارج
- 1
- يُعتمد التكوين الفني ضمن تأكيد المشروع
- GMPT114/36-A110
- الإنتاج النموذجي
- 960–1,200 kg/h
PVC 800
- نطاق الأنبوب
- DN400–800
- عدد المخارج
- 1
- يُعتمد التكوين الفني ضمن تأكيد المشروع
- يُعتمد التكوين الفني ضمن تأكيد المشروع
- الإنتاج النموذجي
- 960–1,600 kg/h
PVC 1200
- نطاق الأنبوب
- DN630–1,200
- عدد المخارج
- 1
- يُعتمد التكوين الفني ضمن تأكيد المشروع
- يُعتمد التكوين الفني ضمن تأكيد المشروع
- الإنتاج النموذجي
- 960–1,600 kg/h
هذا الجدول للاختيار الأولي ولا يمثل ضماناً غير مشروط. يتم اعتماد الطراز والطاقة والأداء النهائي وفق المادة والمنتج وظروف العملية وتكوين الخط ومعايير القبول.
