نظرة عامة
مصممة حول مهمة الإنتاج.
وحدة سحب بتكوين معياري وفق حالة المادة ومواصفات المنتج والطاقة المطلوبة ومتطلبات الجودة النهائية.
النظرة الفنية
تفاصيل المعدات وفق تسلسل العملية.

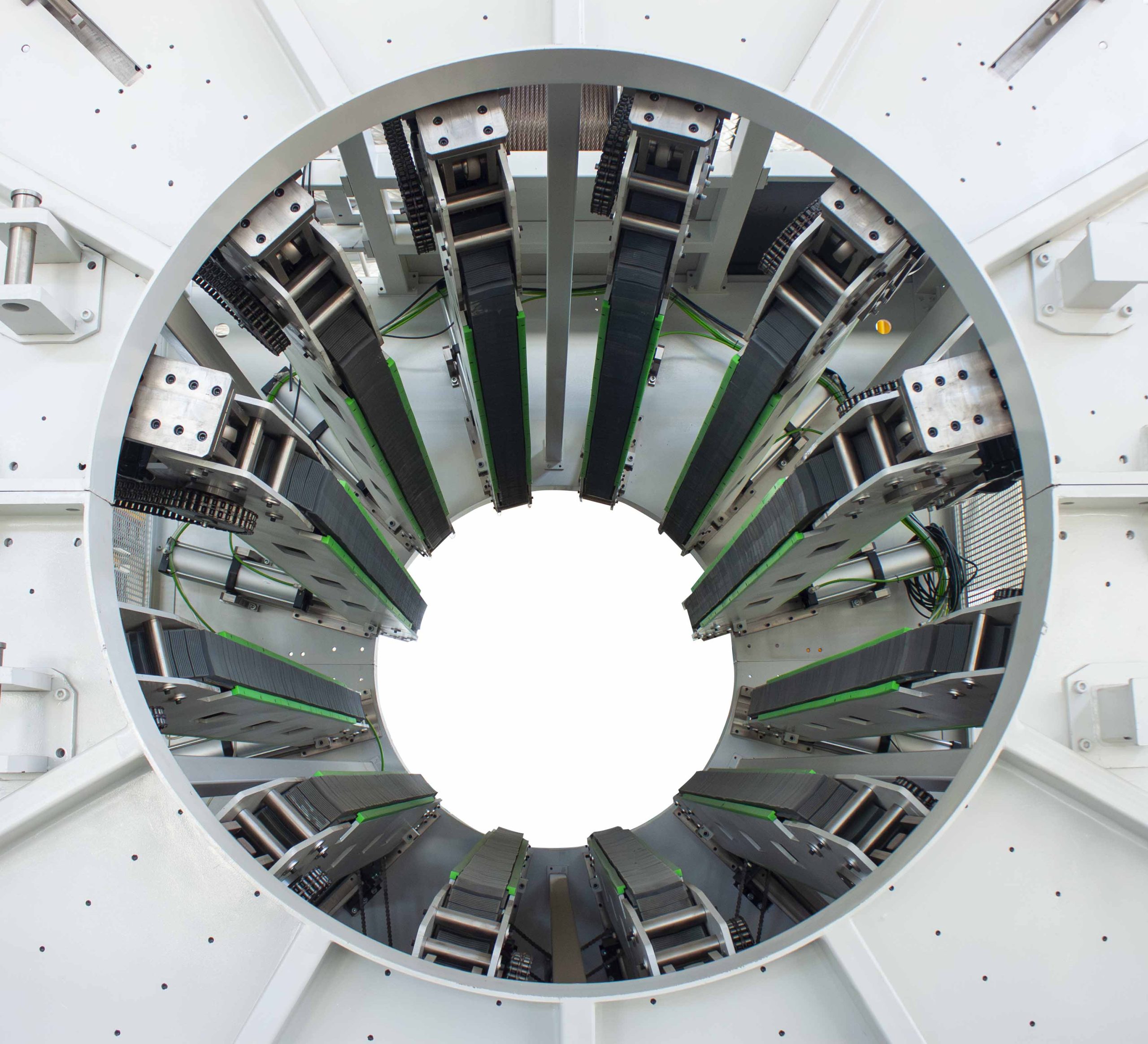

سحب ثابت للأنبوب
سحب ثابت للأنبوب مرحلة رئيسية في النظام، ويتم اعتماد التصميم والتحكم والواجهات وفق المادة والمنتج والطاقة وتكوين الخط.

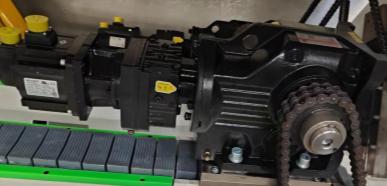

مسارات مستقلة بمحركات مؤازرة
مسارات مستقلة بمحركات مؤازرة مرحلة رئيسية في النظام، ويتم اعتماد التصميم والتحكم والواجهات وفق المادة والمنتج والطاقة وتكوين الخط.

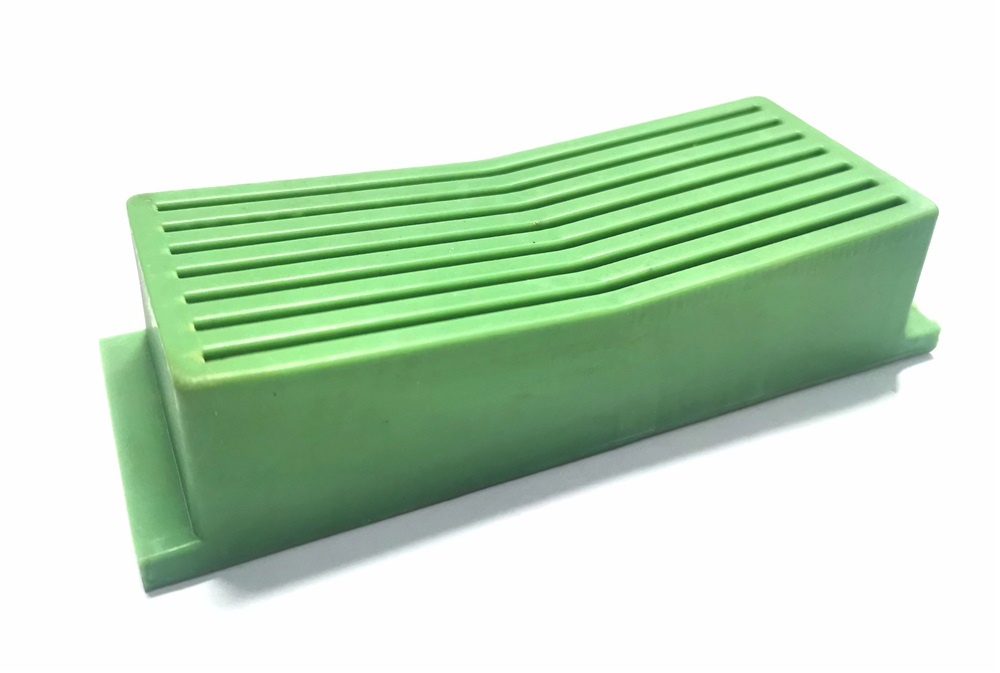

كتل مطاطية مانعة للترهل
كتل مطاطية مانعة للترهل مرحلة رئيسية في النظام، ويتم اعتماد التصميم والتحكم والواجهات وفق المادة والمنتج والطاقة وتكوين الخط.
Anti-sag chain arrangement
Anti-sag chain arrangement مرحلة رئيسية في النظام، ويتم اعتماد التصميم والتحكم والواجهات وفق المادة والمنتج والطاقة وتكوين الخط.

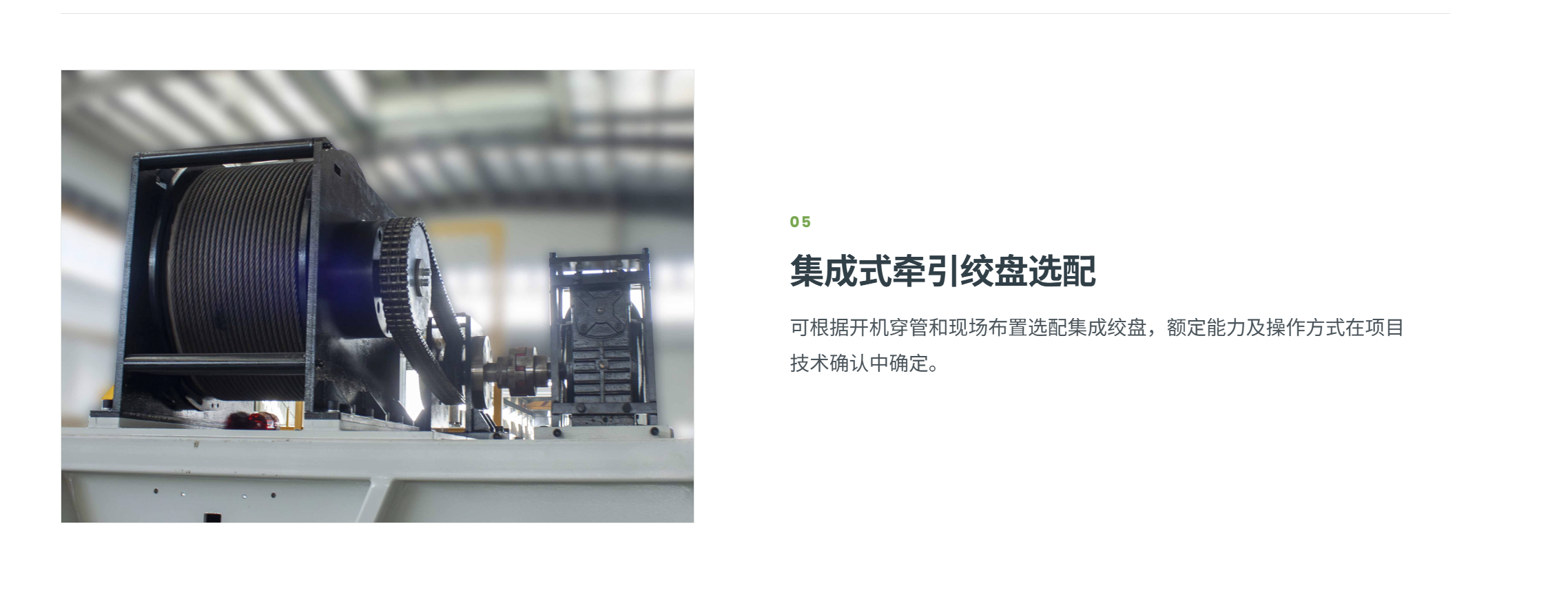

ونش
ونش مرحلة رئيسية في النظام، ويتم اعتماد التصميم والتحكم والواجهات وفق المادة والمنتج والطاقة وتكوين الخط.
معايير هندسية
اختيار وحدة السحب وفق الوزن والسطح وظروف الخط
تُختار وحدة السحب لتحريك الأنبوب بتزامن مع البثق والتبريد والقطع مع حماية السطح النهائي في الوقت نفسه.
حمل السحب
تحدد المادة والقطر وسماكة الجدار والسرعة وحماية السطح مهمة السحب.
المسارات والتلامس

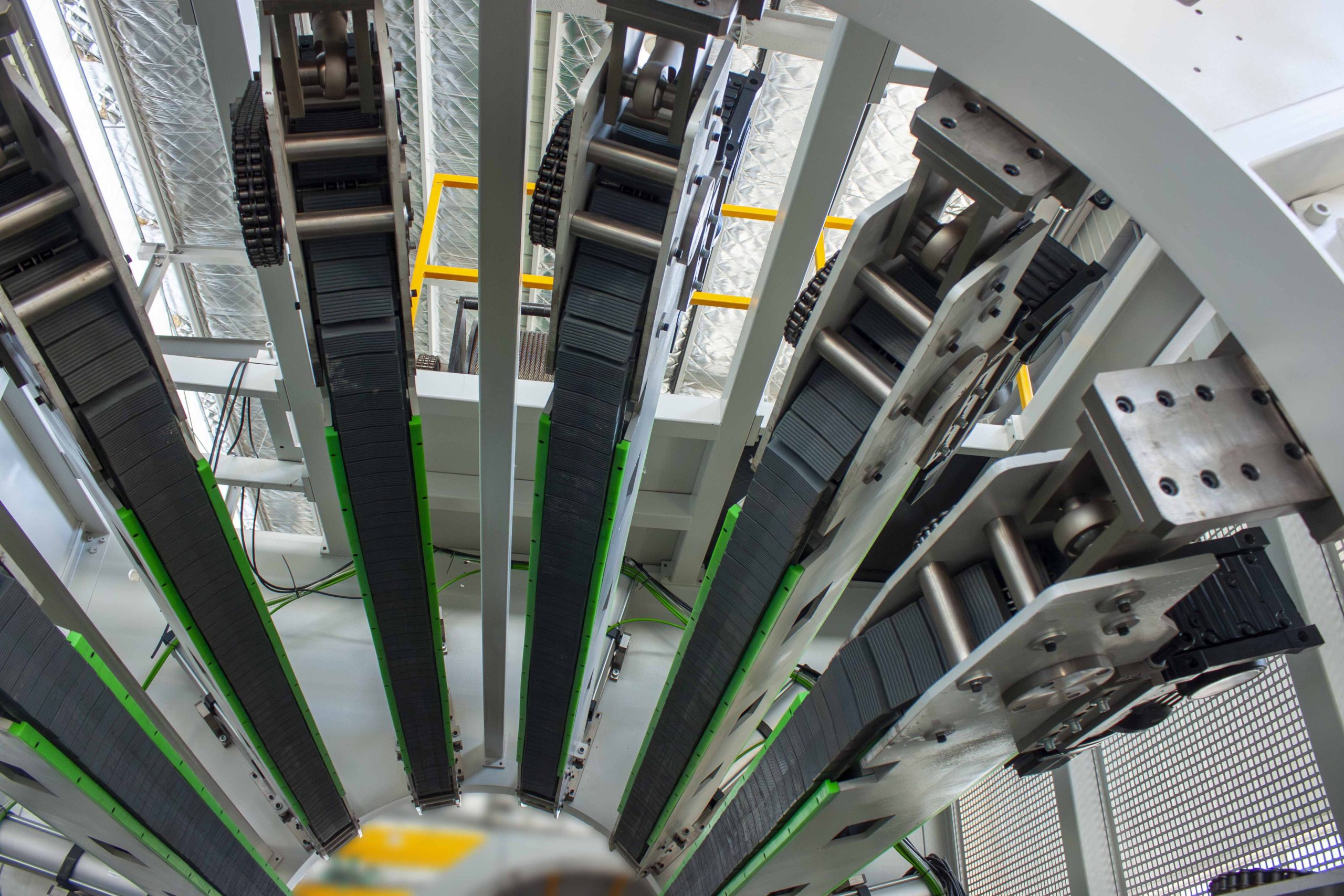

يُراجع عدد المسارات وطول التلامس ومادة التلامس والدعم لضمان قبضة متحكم بها.
تزامن الخط
تتكامل وحدة السحب مع تحكم البثق والتبريد والقطع في حالة تشغيل موحدة.
البدء والمناولة
تُضبط الأدلة والدعامات وتجهيزات البدء وفق تخطيط المصنع وطريقة المناولة.
المعلومات الموصى بها لبدء المشروع
- المادة ومجموعة المقاسات ومتطلبات السطح
- سرعة الخط وقوة السحب وطريقة المناولة
- واجهات القطع والعلامات والتعبئة والتحكم
- ظروف التشغيل والصيانة والمصنع
الحد التقني: البيانات المنشورة مخصصة للتخطيط الأولي. لا يتم اعتماد التكوين والطاقة والأداء ومعايير القبول النهائية إلا من خلال مراجعة فنية خاصة بالمشروع.
البيانات الفنية
Representative pipe haul-off model range
| الطراز | نطاق الأنبوب | يُعتمد التكوين الفني ضمن تأكيد المشروع | يُعتمد التكوين الفني ضمن تأكيد المشروع | يُعتمد التكوين الفني ضمن تأكيد المشروع | يُعتمد التكوين الفني ضمن تأكيد المشروع |
|---|---|---|---|---|---|
| GMHO63B-S1.5/2 | φ16–63 mm | 2 | يُعتمد التكوين الفني ضمن تأكيد المشروع | 1,000 mm | 6,000 N |
| GMHO160B-S1.5/2 | φ20–160 mm | 2 | يُعتمد التكوين الفني ضمن تأكيد المشروع | 1,500 mm | 10,000 N |
| GMHO250B-S1.5/3 | φ50–250 mm | 3 | يُعتمد التكوين الفني ضمن تأكيد المشروع | 1,700 mm | 12,000 N |
| GMHO315B-S1.5/4 | φ75–315 mm | 4 | يُعتمد التكوين الفني ضمن تأكيد المشروع | 1,700 mm | 15,000 N |
| GMHO400B-S1.5/4 | φ90–400 mm | 4 | يُعتمد التكوين الفني ضمن تأكيد المشروع | 2,300 mm | 22,000 N |
| GMHO450B-S1/6 | φ90–450 mm | 6 | يُعتمد التكوين الفني ضمن تأكيد المشروع | 2,300 mm | 30,000 N |
| GMHO630B-S1/6 | φ160–630 mm | 6 | يُعتمد التكوين الفني ضمن تأكيد المشروع | 2,300 mm | 60,000 N |
| GMHO800B-S1/8 | φ250–800 mm | 8 | يُعتمد التكوين الفني ضمن تأكيد المشروع | 2,300 mm | 80,000 N |
| GMHO1200B-S1/10 | φ630–1,200 mm | 10 | يُعتمد التكوين الفني ضمن تأكيد المشروع | 2,500 mm | 100,000 N |
| GMHO1600B-S1/12 | φ800–1,600 mm | 12 | يُعتمد التكوين الفني ضمن تأكيد المشروع | 2,500 mm | 120,000 N |
GMHO63B-S1.5/2
- نطاق الأنبوب
- φ16–63 mm
- يُعتمد التكوين الفني ضمن تأكيد المشروع
- 2
- يُعتمد التكوين الفني ضمن تأكيد المشروع
- يُعتمد التكوين الفني ضمن تأكيد المشروع
- يُعتمد التكوين الفني ضمن تأكيد المشروع
- 1,000 mm
- يُعتمد التكوين الفني ضمن تأكيد المشروع
- 6,000 N
GMHO160B-S1.5/2
- نطاق الأنبوب
- φ20–160 mm
- يُعتمد التكوين الفني ضمن تأكيد المشروع
- 2
- يُعتمد التكوين الفني ضمن تأكيد المشروع
- يُعتمد التكوين الفني ضمن تأكيد المشروع
- يُعتمد التكوين الفني ضمن تأكيد المشروع
- 1,500 mm
- يُعتمد التكوين الفني ضمن تأكيد المشروع
- 10,000 N
GMHO250B-S1.5/3
- نطاق الأنبوب
- φ50–250 mm
- يُعتمد التكوين الفني ضمن تأكيد المشروع
- 3
- يُعتمد التكوين الفني ضمن تأكيد المشروع
- يُعتمد التكوين الفني ضمن تأكيد المشروع
- يُعتمد التكوين الفني ضمن تأكيد المشروع
- 1,700 mm
- يُعتمد التكوين الفني ضمن تأكيد المشروع
- 12,000 N
GMHO315B-S1.5/4
- نطاق الأنبوب
- φ75–315 mm
- يُعتمد التكوين الفني ضمن تأكيد المشروع
- 4
- يُعتمد التكوين الفني ضمن تأكيد المشروع
- يُعتمد التكوين الفني ضمن تأكيد المشروع
- يُعتمد التكوين الفني ضمن تأكيد المشروع
- 1,700 mm
- يُعتمد التكوين الفني ضمن تأكيد المشروع
- 15,000 N
GMHO400B-S1.5/4
- نطاق الأنبوب
- φ90–400 mm
- يُعتمد التكوين الفني ضمن تأكيد المشروع
- 4
- يُعتمد التكوين الفني ضمن تأكيد المشروع
- يُعتمد التكوين الفني ضمن تأكيد المشروع
- يُعتمد التكوين الفني ضمن تأكيد المشروع
- 2,300 mm
- يُعتمد التكوين الفني ضمن تأكيد المشروع
- 22,000 N
GMHO450B-S1/6
- نطاق الأنبوب
- φ90–450 mm
- يُعتمد التكوين الفني ضمن تأكيد المشروع
- 6
- يُعتمد التكوين الفني ضمن تأكيد المشروع
- يُعتمد التكوين الفني ضمن تأكيد المشروع
- يُعتمد التكوين الفني ضمن تأكيد المشروع
- 2,300 mm
- يُعتمد التكوين الفني ضمن تأكيد المشروع
- 30,000 N
GMHO630B-S1/6
- نطاق الأنبوب
- φ160–630 mm
- يُعتمد التكوين الفني ضمن تأكيد المشروع
- 6
- يُعتمد التكوين الفني ضمن تأكيد المشروع
- يُعتمد التكوين الفني ضمن تأكيد المشروع
- يُعتمد التكوين الفني ضمن تأكيد المشروع
- 2,300 mm
- يُعتمد التكوين الفني ضمن تأكيد المشروع
- 60,000 N
GMHO800B-S1/8
- نطاق الأنبوب
- φ250–800 mm
- يُعتمد التكوين الفني ضمن تأكيد المشروع
- 8
- يُعتمد التكوين الفني ضمن تأكيد المشروع
- يُعتمد التكوين الفني ضمن تأكيد المشروع
- يُعتمد التكوين الفني ضمن تأكيد المشروع
- 2,300 mm
- يُعتمد التكوين الفني ضمن تأكيد المشروع
- 80,000 N
GMHO1200B-S1/10
- نطاق الأنبوب
- φ630–1,200 mm
- يُعتمد التكوين الفني ضمن تأكيد المشروع
- 10
- يُعتمد التكوين الفني ضمن تأكيد المشروع
- يُعتمد التكوين الفني ضمن تأكيد المشروع
- يُعتمد التكوين الفني ضمن تأكيد المشروع
- 2,500 mm
- يُعتمد التكوين الفني ضمن تأكيد المشروع
- 100,000 N
GMHO1600B-S1/12
- نطاق الأنبوب
- φ800–1,600 mm
- يُعتمد التكوين الفني ضمن تأكيد المشروع
- 12
- يُعتمد التكوين الفني ضمن تأكيد المشروع
- يُعتمد التكوين الفني ضمن تأكيد المشروع
- يُعتمد التكوين الفني ضمن تأكيد المشروع
- 2,500 mm
- يُعتمد التكوين الفني ضمن تأكيد المشروع
- 120,000 N
هذا الجدول للاختيار الأولي ولا يمثل ضماناً غير مشروط. يتم اعتماد الطراز والطاقة والأداء النهائي وفق المادة والمنتج وظروف العملية وتكوين الخط ومعايير القبول.
