نظرة عامة
مصممة حول مهمة الإنتاج.
حوض التفريغ وحوض الرش بتكوين معياري وفق حالة المادة ومواصفات المنتج والطاقة المطلوبة ومتطلبات الجودة النهائية.
النظرة الفنية
تفاصيل المعدات وفق تسلسل العملية.
حوض التفريغ وحوض الرش
حوض التفريغ وحوض الرش مرحلة رئيسية في النظام، ويتم اعتماد التصميم والتحكم والواجهات وفق المادة والمنتج والطاقة وتكوين الخط.
فوهة رش عالية الكفاءة
فوهة رش عالية الكفاءة مرحلة رئيسية في النظام، ويتم اعتماد التصميم والتحكم والواجهات وفق المادة والمنتج والطاقة وتكوين الخط.

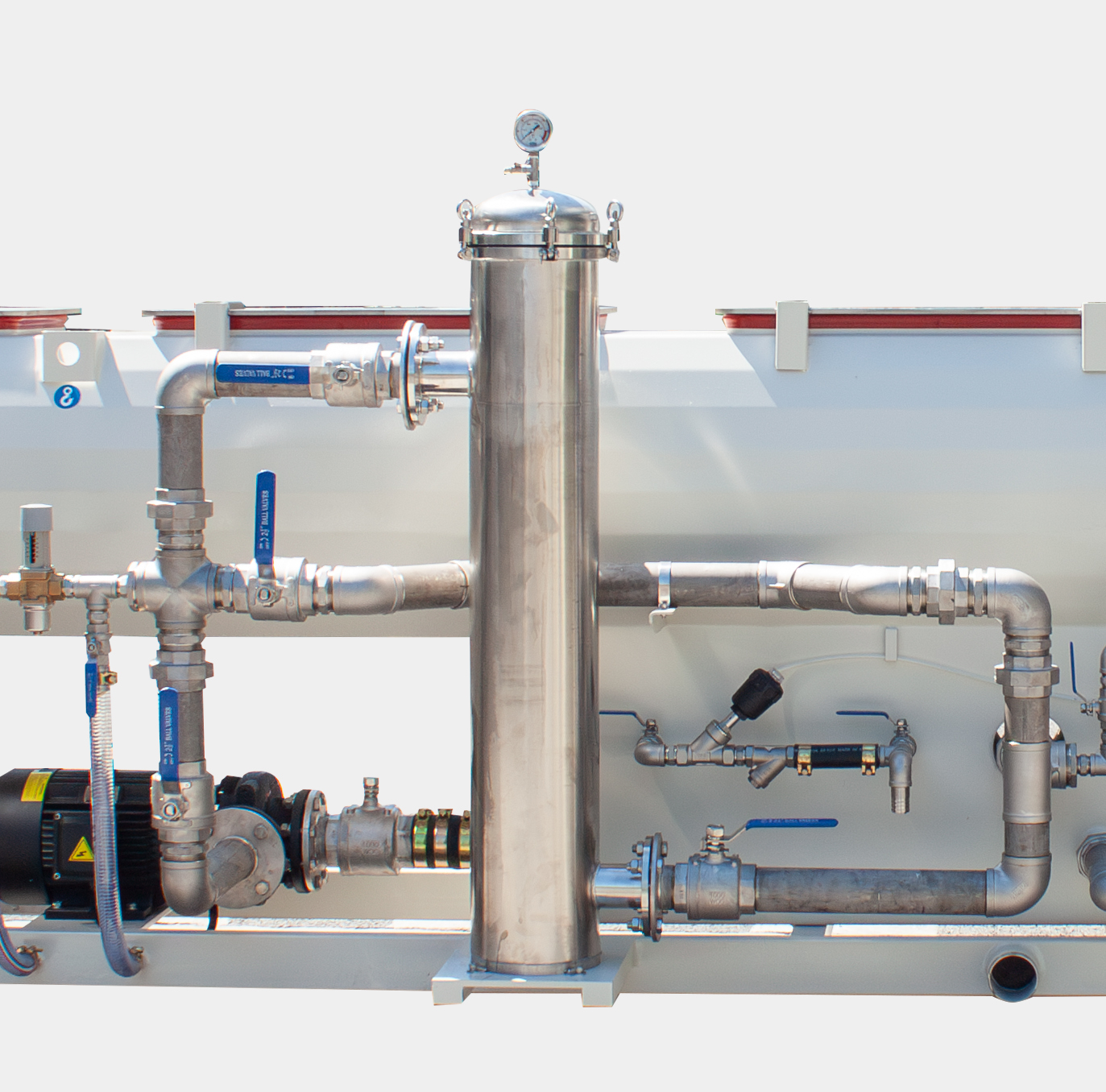

مرشح من الفولاذ المقاوم للصدأ
مرشح من الفولاذ المقاوم للصدأ مرحلة رئيسية في النظام، ويتم اعتماد التصميم والتحكم والواجهات وفق المادة والمنتج والطاقة وتكوين الخط.

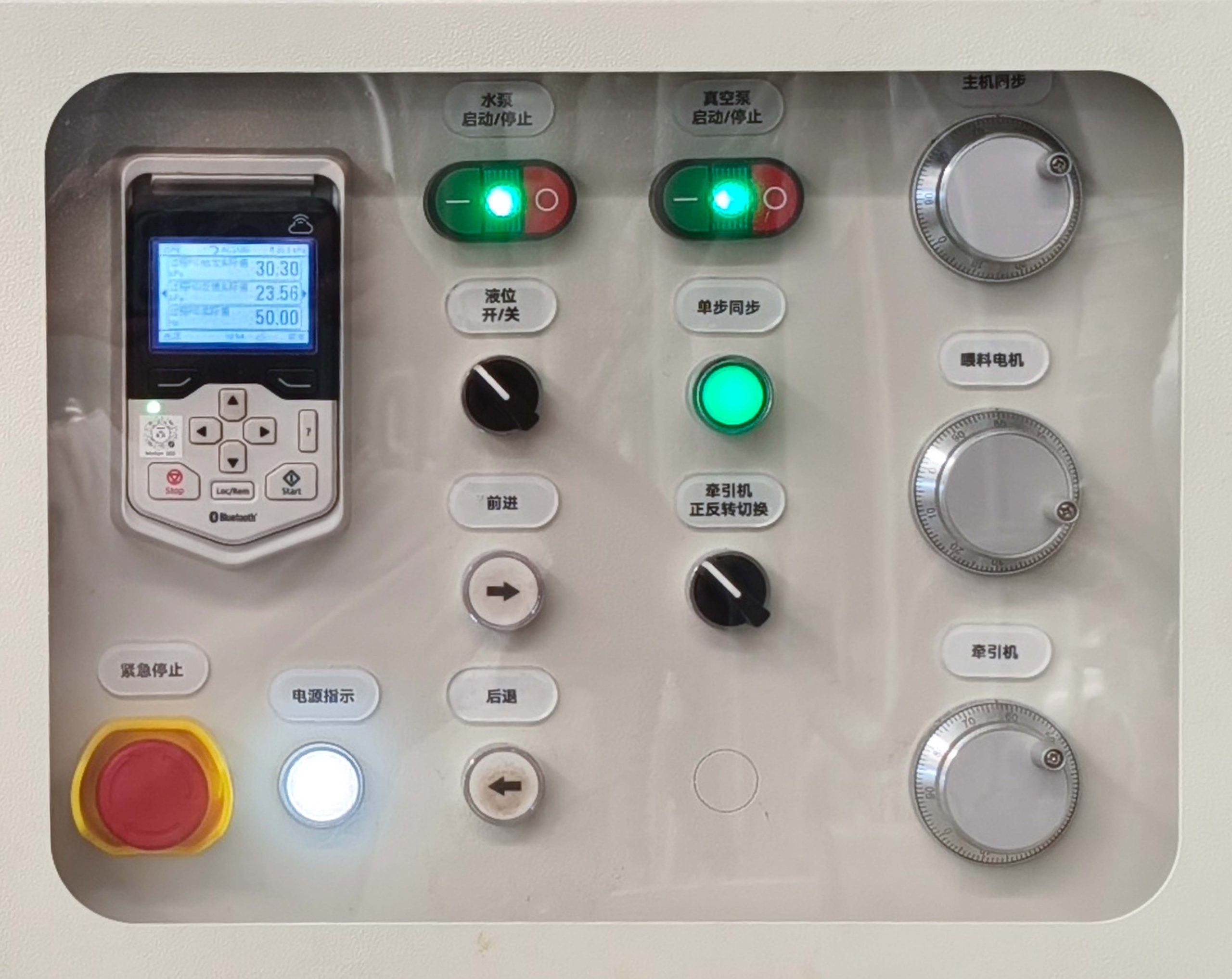

توفير الطاقة بالتحكم في التردد
توفير الطاقة بالتحكم في التردد مرحلة رئيسية في النظام، ويتم اعتماد التصميم والتحكم والواجهات وفق المادة والمنتج والطاقة وتكوين الخط.
معايير هندسية
تحديد التفريغ والتبريد وفق الأنبوب والمصنع
تشكل المعايرة بالتفريغ والتبريد بالرش مساراً واحداً للتحكم في الهندسة والحرارة. ويُحدد نوع الأحواض وعددها وطولها وفق الأنبوب وظروف المشروع.
الهندسة والمعايرة
يحدد القطر وسماكة الجدار والمادة ومتطلبات السطح مهمة المعايرة.
دائرة المياه
تُضبط تغطية الرش والدوران والترشيح وإدارة المياه حسب حمل التبريد والظروف المتاحة.
الطول والتخطيط
يُنسق عدد الأحواض والطول الفعال مع سرعة التشغيل ومساحة المصنع ووحدة السحب.
خيارات المشروع
يُختار التفريغ والفوهات والترشيح والتبادل الحراري والقياس حسب المتطلبات المعلنة.
المعلومات الموصى بها لبدء المشروع
- المادة وجدول القطر الخارجي وسماكة الجدار
- الإنتاج المستهدف والمخارج وظروف المياه
- طول المصنع المتاح وواجهات المعدات المجاورة
- متطلبات السطح والقياس والصيانة والأتمتة
الحد التقني: البيانات المنشورة مخصصة للتخطيط الأولي. لا يتم اعتماد التكوين والطاقة والأداء ومعايير القبول النهائية إلا من خلال مراجعة فنية خاصة بالمشروع.
البيانات الفنية
Vacuum tank & spray tank model range
| المعدة | الطراز | نطاق الأنبوب | الطول | يُعتمد التكوين الفني ضمن تأكيد المشروع |
|---|---|---|---|---|
| حوض التفريغ | GMVT63A-9/1 | φ16–63 mm | 9 m | يُعتمد التكوين الفني ضمن تأكيد المشروع |
| حوض التفريغ | GMVT315A-9/2 | φ50–315 mm | 9 m | يُعتمد التكوين الفني ضمن تأكيد المشروع |
| حوض التفريغ | GMVT450A-9/1 | φ110–450 mm | 9 m | يُعتمد التكوين الفني ضمن تأكيد المشروع |
| حوض التفريغ | GMVT630A-9/1 | φ250–630 mm | 9 m | يُعتمد التكوين الفني ضمن تأكيد المشروع |
| حوض التفريغ | GMVT800A-9/1 | φ400–800 mm | 9 m | يُعتمد التكوين الفني ضمن تأكيد المشروع |
| حوض التفريغ | GMVT1200A-9/1 | φ630–1,200 mm | 9 m | يُعتمد التكوين الفني ضمن تأكيد المشروع |
| حوض التفريغ | GMVT1600A-10/1 | φ800–1,600 mm | 10.5 m | يُعتمد التكوين الفني ضمن تأكيد المشروع |
| حوض الرش | GMST63A-9 | φ16–63 mm | 9 m | يُعتمد التكوين الفني ضمن تأكيد المشروع |
| حوض الرش | GMST315A-9 | φ75–315 mm | 9 m | يُعتمد التكوين الفني ضمن تأكيد المشروع |
| حوض الرش | GMST450A-9 | φ110–450 mm | 9 m | يُعتمد التكوين الفني ضمن تأكيد المشروع |
| حوض الرش | GMST630A-9 | φ250–630 mm | 9 m | يُعتمد التكوين الفني ضمن تأكيد المشروع |
| حوض الرش | GMST800A-9 | φ400–800 mm | 9 m | يُعتمد التكوين الفني ضمن تأكيد المشروع |
| حوض الرش | GMST1200A-9 | φ630–1,200 mm | 9 m | يُعتمد التكوين الفني ضمن تأكيد المشروع |
| حوض الرش | GMST1600A-9 | φ800–1,600 mm | 9 m | يُعتمد التكوين الفني ضمن تأكيد المشروع |
حوض التفريغ
- الطراز
- GMVT63A-9/1
- نطاق الأنبوب
- φ16–63 mm
- الطول
- 9 m
- يُعتمد التكوين الفني ضمن تأكيد المشروع
- يُعتمد التكوين الفني ضمن تأكيد المشروع
حوض التفريغ
- الطراز
- GMVT315A-9/2
- نطاق الأنبوب
- φ50–315 mm
- الطول
- 9 m
- يُعتمد التكوين الفني ضمن تأكيد المشروع
- يُعتمد التكوين الفني ضمن تأكيد المشروع
حوض التفريغ
- الطراز
- GMVT450A-9/1
- نطاق الأنبوب
- φ110–450 mm
- الطول
- 9 m
- يُعتمد التكوين الفني ضمن تأكيد المشروع
- يُعتمد التكوين الفني ضمن تأكيد المشروع
حوض التفريغ
- الطراز
- GMVT630A-9/1
- نطاق الأنبوب
- φ250–630 mm
- الطول
- 9 m
- يُعتمد التكوين الفني ضمن تأكيد المشروع
- يُعتمد التكوين الفني ضمن تأكيد المشروع
حوض التفريغ
- الطراز
- GMVT800A-9/1
- نطاق الأنبوب
- φ400–800 mm
- الطول
- 9 m
- يُعتمد التكوين الفني ضمن تأكيد المشروع
- يُعتمد التكوين الفني ضمن تأكيد المشروع
حوض التفريغ
- الطراز
- GMVT1200A-9/1
- نطاق الأنبوب
- φ630–1,200 mm
- الطول
- 9 m
- يُعتمد التكوين الفني ضمن تأكيد المشروع
- يُعتمد التكوين الفني ضمن تأكيد المشروع
حوض التفريغ
- الطراز
- GMVT1600A-10/1
- نطاق الأنبوب
- φ800–1,600 mm
- الطول
- 10.5 m
- يُعتمد التكوين الفني ضمن تأكيد المشروع
- يُعتمد التكوين الفني ضمن تأكيد المشروع
حوض الرش
- الطراز
- GMST63A-9
- نطاق الأنبوب
- φ16–63 mm
- الطول
- 9 m
- يُعتمد التكوين الفني ضمن تأكيد المشروع
- يُعتمد التكوين الفني ضمن تأكيد المشروع
حوض الرش
- الطراز
- GMST315A-9
- نطاق الأنبوب
- φ75–315 mm
- الطول
- 9 m
- يُعتمد التكوين الفني ضمن تأكيد المشروع
- يُعتمد التكوين الفني ضمن تأكيد المشروع
حوض الرش
- الطراز
- GMST450A-9
- نطاق الأنبوب
- φ110–450 mm
- الطول
- 9 m
- يُعتمد التكوين الفني ضمن تأكيد المشروع
- يُعتمد التكوين الفني ضمن تأكيد المشروع
حوض الرش
- الطراز
- GMST630A-9
- نطاق الأنبوب
- φ250–630 mm
- الطول
- 9 m
- يُعتمد التكوين الفني ضمن تأكيد المشروع
- يُعتمد التكوين الفني ضمن تأكيد المشروع
حوض الرش
- الطراز
- GMST800A-9
- نطاق الأنبوب
- φ400–800 mm
- الطول
- 9 m
- يُعتمد التكوين الفني ضمن تأكيد المشروع
- يُعتمد التكوين الفني ضمن تأكيد المشروع
حوض الرش
- الطراز
- GMST1200A-9
- نطاق الأنبوب
- φ630–1,200 mm
- الطول
- 9 m
- يُعتمد التكوين الفني ضمن تأكيد المشروع
- يُعتمد التكوين الفني ضمن تأكيد المشروع
حوض الرش
- الطراز
- GMST1600A-9
- نطاق الأنبوب
- φ800–1,600 mm
- الطول
- 9 m
- يُعتمد التكوين الفني ضمن تأكيد المشروع
- يُعتمد التكوين الفني ضمن تأكيد المشروع
هذا الجدول للاختيار الأولي ولا يمثل ضماناً غير مشروط. يتم اعتماد الطراز والطاقة والأداء النهائي وفق المادة والمنتج وظروف العملية وتكوين الخط ومعايير القبول.
