خط بثق أنابيب HDPE
شاهد المعدات تعمل ثم استكشف الوظائف والتكوين الفني.
نظرة عامة
مصممة حول مهمة الإنتاج.
خط بثق أنابيب HDPE بتكوين معياري وفق حالة المادة ومواصفات المنتج والطاقة المطلوبة ومتطلبات الجودة النهائية.
النظرة الفنية
تفاصيل المعدات وفق تسلسل العملية.

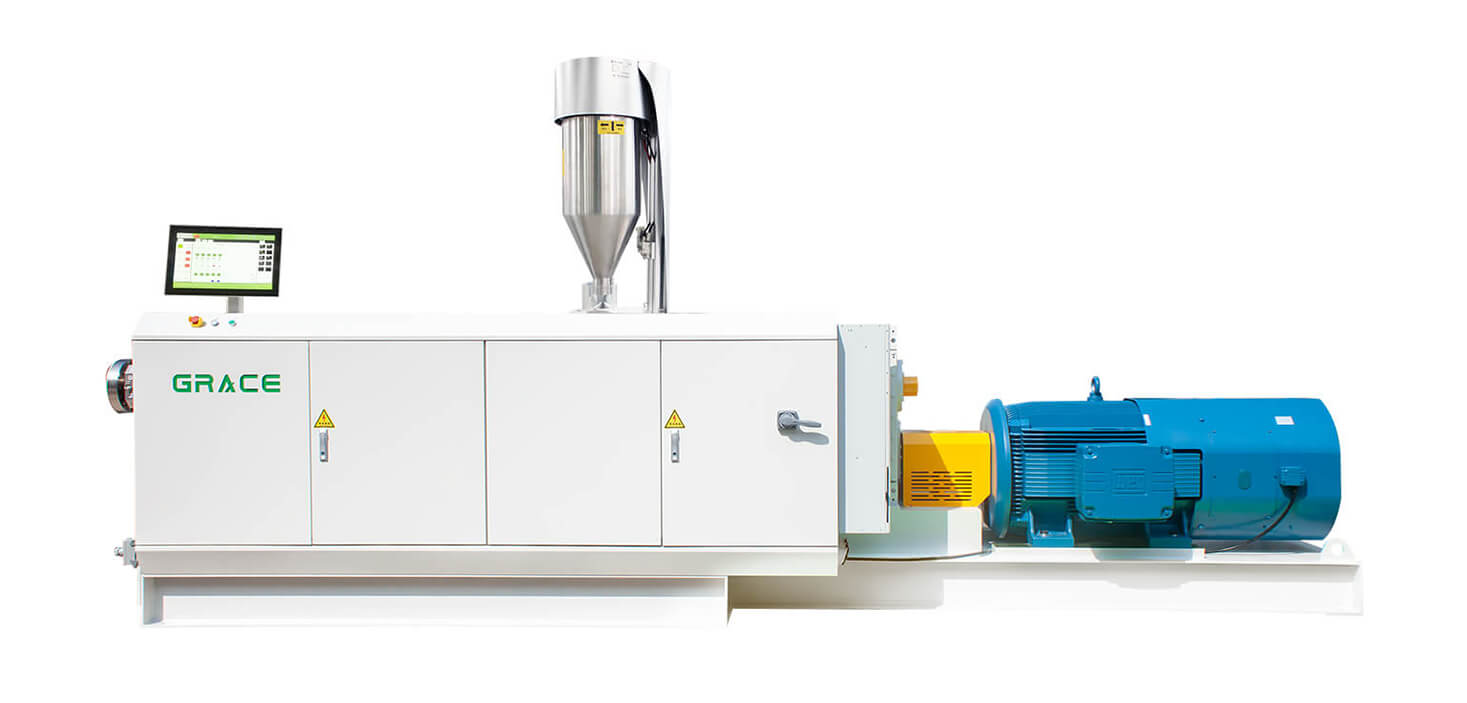

استكشف المعدة →آلة بثق أحادية اللولب 40 L/D
آلة بثق أحادية اللولب 40 L/D مرحلة رئيسية في النظام، ويتم اعتماد التصميم والتحكم والواجهات وفق المادة والمنتج والطاقة وتكوين الخط.
صفحة المعدة →

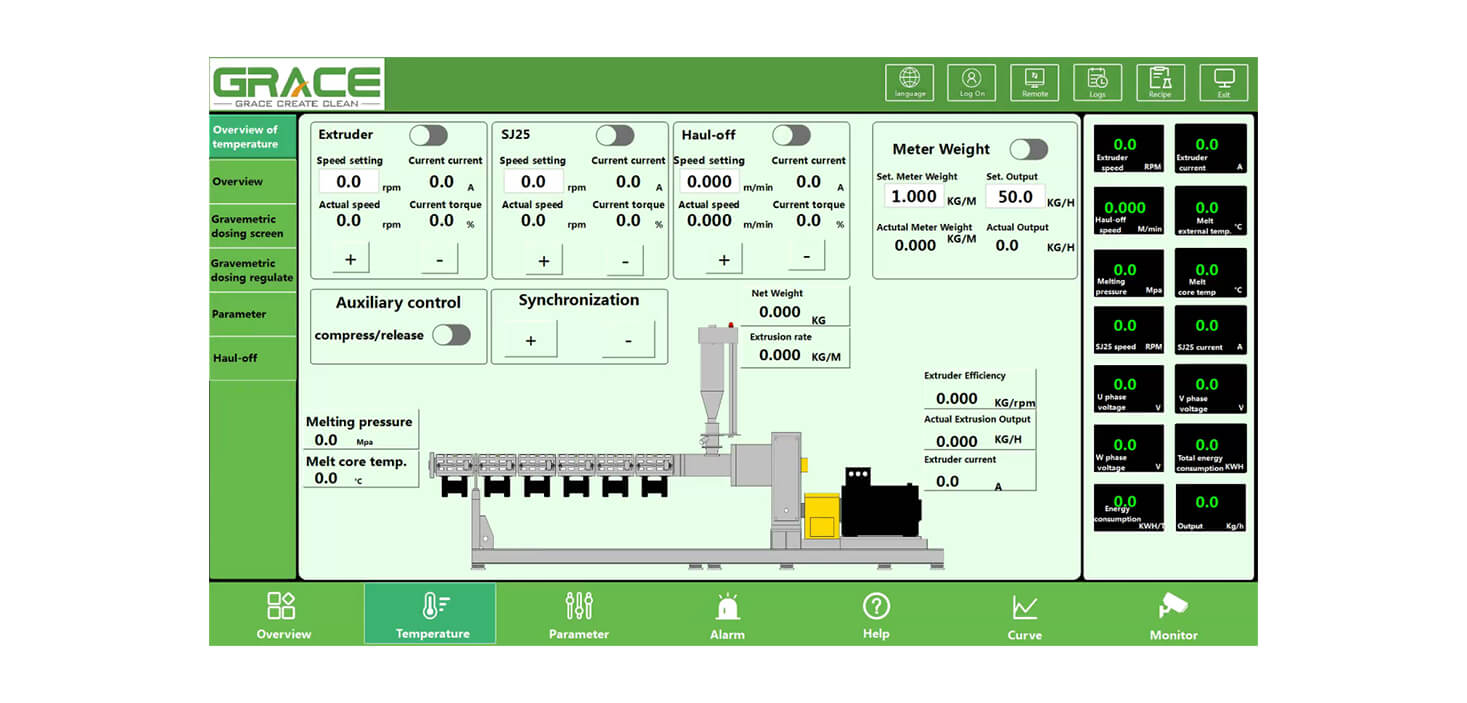

نظام التحكم PLC
نظام التحكم PLC مرحلة رئيسية في النظام، ويتم اعتماد التصميم والتحكم والواجهات وفق المادة والمنتج والطاقة وتكوين الخط.

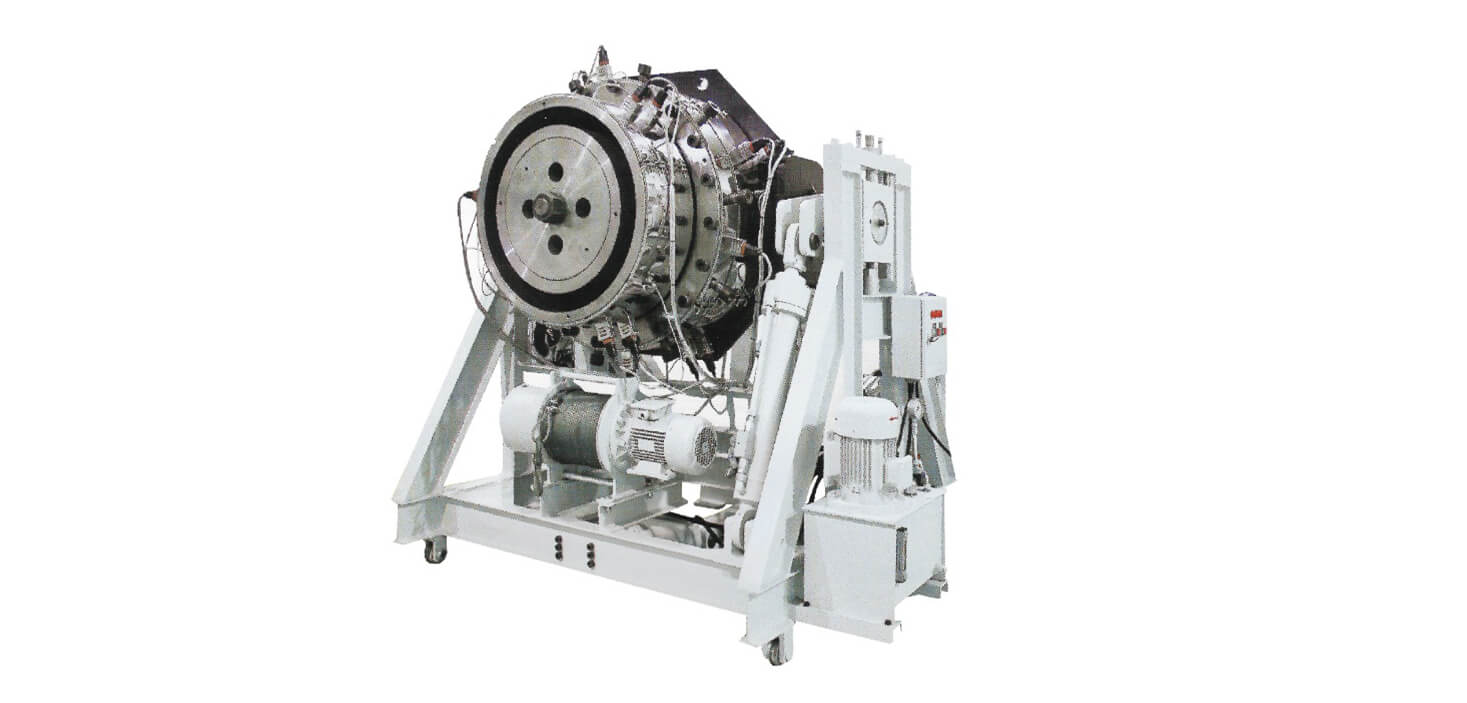

رأس القالب
رأس القالب مرحلة رئيسية في النظام، ويتم اعتماد التصميم والتحكم والواجهات وفق المادة والمنتج والطاقة وتكوين الخط.

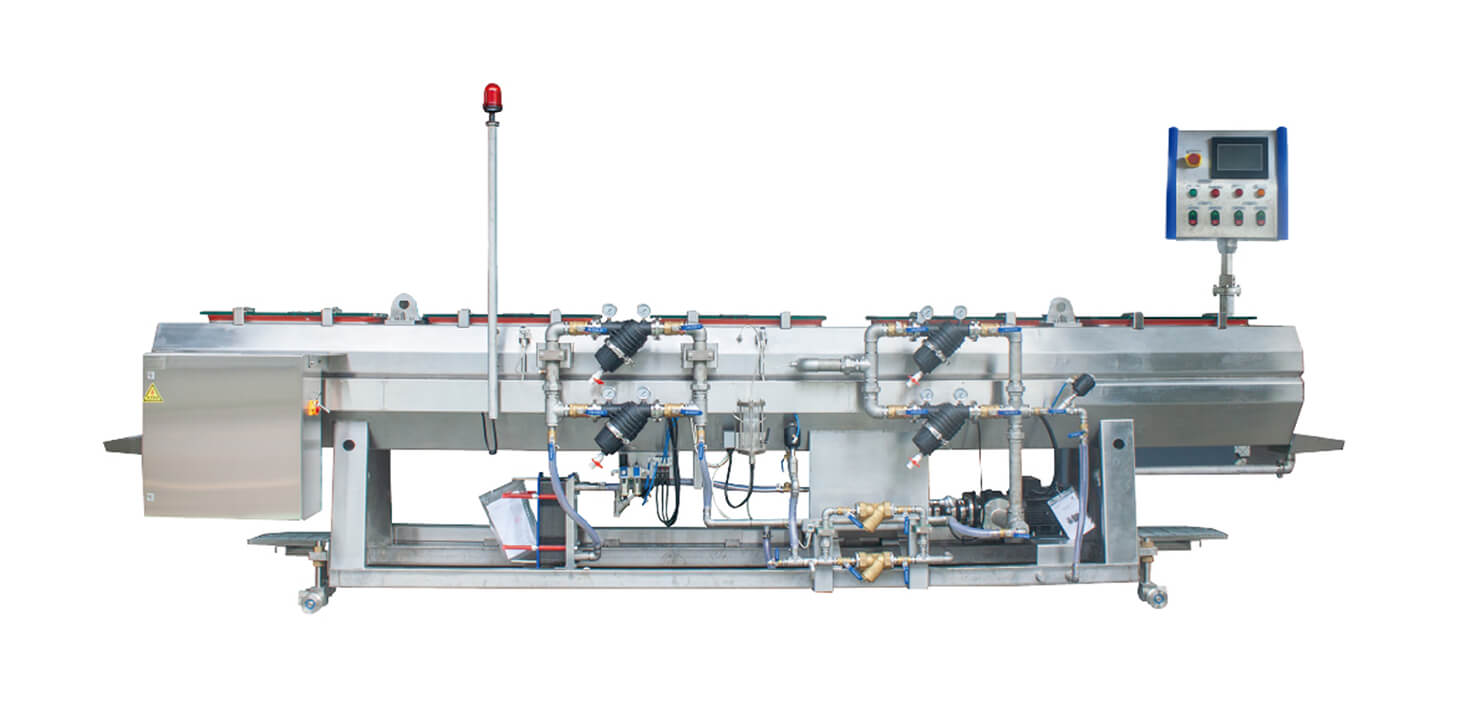

استكشف المعدة →حوض التفريغ
حوض التفريغ مرحلة رئيسية في النظام، ويتم اعتماد التصميم والتحكم والواجهات وفق المادة والمنتج والطاقة وتكوين الخط.
صفحة المعدة →
استكشف المعدة →وحدة سحب
وحدة سحب مرحلة رئيسية في النظام، ويتم اعتماد التصميم والتحكم والواجهات وفق المادة والمنتج والطاقة وتكوين الخط.
صفحة المعدة →

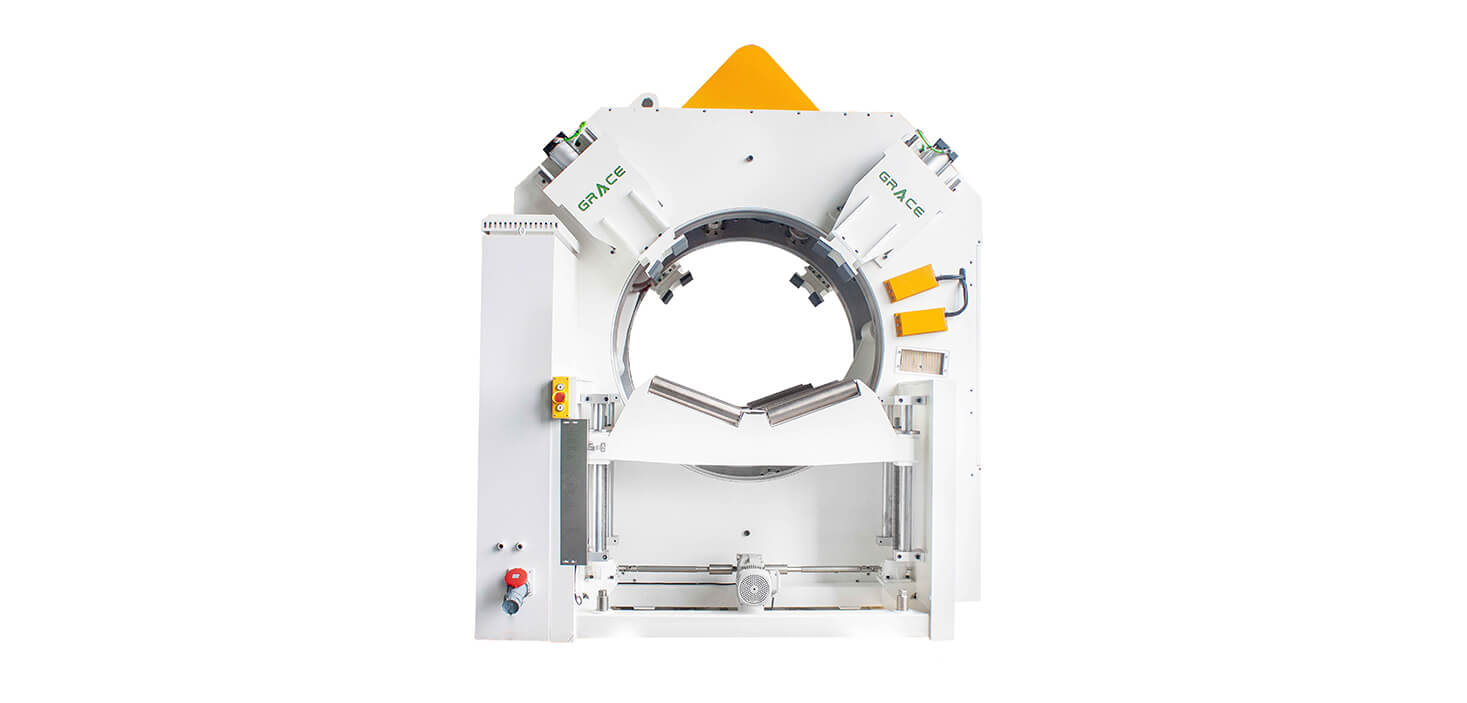

استكشف المعدة →القطع دون رايش
القطع دون رايش مرحلة رئيسية في النظام، ويتم اعتماد التصميم والتحكم والواجهات وفق المادة والمنتج والطاقة وتكوين الخط.
صفحة المعدة →معايير هندسية
هندسة خط الأنابيب كنظام متكامل
يُحدد خط الأنابيب من خلال المادة وجدول الأنابيب الكامل ومهمة الإنتاج. فالقطر وحده لا يحدد الطارد أو رأس القالب أو التبريد أو السحب أو القطع.
تعريف المنتج والمادة
يحدد التطبيق والمادة وبنية الطبقات وجدول الأنابيب الكامل الشروط التي يجب أن يلبيها الخط.
البثق والعدة
تُختار منصة البثق ورأس القالب وأدوات المعايرة للمادة ومجموعة المنتجات المتفق عليها.
التبريد والمعدات اللاحقة
يُوازن التفريغ والتبريد والسحب والقطع كوحدة واحدة وفق ظروف التشغيل الفعلية.
الأتمتة والتشطيب
تُحدد القياسات والعلامات والمناولة والتعبئة مع تدفق المنتج النهائي الكامل.
المعلومات الموصى بها لبدء المشروع
- التطبيق والمادة وبنية الأنبوب
- جدول كامل للقطر الخارجي وسماكة الجدار
- الإنتاج المستهدف والمخارج والتشطيب والعلامات والتعبئة
- مخطط المصنع ومياه التبريد والطاقة والأتمتة
الحد التقني: البيانات المنشورة مخصصة للتخطيط الأولي. لا يتم اعتماد التكوين والطاقة والأداء ومعايير القبول النهائية إلا من خلال مراجعة فنية خاصة بالمشروع.
البيانات الفنية
تكوينات تمثيلية لخطوط أنابيب HDPE
| المنصة | نطاق الأنبوب | يُعتمد التكوين الفني ضمن تأكيد المشروع | القدرة الرئيسية | الإنتاج النموذجي |
|---|---|---|---|---|
| PE63H مخرج مزدوج | DN20–63 | GMSE60/40-A200 | 200 kW | 700–750 kg/h |
| PE110H | DN20–110 | GMSE60/40-A200 | 200 kW | 700–750 kg/h |
| PE160H | DN40–160 | GMSE60/40-A200 | 200 kW | 700–750 kg/h |
| PE250H اقتصادية | DN50–250 | GMSE60/40-A200 | 200 kW | 700–750 kg/h |
| PE250H عالية الإنتاج | DN50–250 | GMSE75/40-A315 | 315 kW | 1,000–1,100 kg/h |
| PE315H | DN50–315 | GMSE75/40-A315 | 315 kW | 1,000–1,100 kg/h |
| PE630H قياسي | DN250–630 | GMSE75/40-A315 | 315 kW | 1,000–1,100 kg/h |
| PE630H عالية الإنتاج | DN250–630 | GMSE90/40-A450 | 450 kW | يُعتمد التكوين الفني ضمن تأكيد المشروع |
| PE800H | DN315–800 | GMSE90/40-A450 | 450 kW | 1,600–1,700 kg/h |
| PE1600H | DN710–1,600 | 2 × GMSE75/40-A315 | 630 kW | حتى 2,000 kg/h |
PE63H مخرج مزدوج
- نطاق الأنبوب
- DN20–63
- يُعتمد التكوين الفني ضمن تأكيد المشروع
- GMSE60/40-A200
- القدرة الرئيسية
- 200 kW
- الإنتاج النموذجي
- 700–750 kg/h
PE110H
- نطاق الأنبوب
- DN20–110
- يُعتمد التكوين الفني ضمن تأكيد المشروع
- GMSE60/40-A200
- القدرة الرئيسية
- 200 kW
- الإنتاج النموذجي
- 700–750 kg/h
PE160H
- نطاق الأنبوب
- DN40–160
- يُعتمد التكوين الفني ضمن تأكيد المشروع
- GMSE60/40-A200
- القدرة الرئيسية
- 200 kW
- الإنتاج النموذجي
- 700–750 kg/h
PE250H اقتصادية
- نطاق الأنبوب
- DN50–250
- يُعتمد التكوين الفني ضمن تأكيد المشروع
- GMSE60/40-A200
- القدرة الرئيسية
- 200 kW
- الإنتاج النموذجي
- 700–750 kg/h
PE250H عالية الإنتاج
- نطاق الأنبوب
- DN50–250
- يُعتمد التكوين الفني ضمن تأكيد المشروع
- GMSE75/40-A315
- القدرة الرئيسية
- 315 kW
- الإنتاج النموذجي
- 1,000–1,100 kg/h
PE315H
- نطاق الأنبوب
- DN50–315
- يُعتمد التكوين الفني ضمن تأكيد المشروع
- GMSE75/40-A315
- القدرة الرئيسية
- 315 kW
- الإنتاج النموذجي
- 1,000–1,100 kg/h
PE630H قياسي
- نطاق الأنبوب
- DN250–630
- يُعتمد التكوين الفني ضمن تأكيد المشروع
- GMSE75/40-A315
- القدرة الرئيسية
- 315 kW
- الإنتاج النموذجي
- 1,000–1,100 kg/h
PE630H عالية الإنتاج
- نطاق الأنبوب
- DN250–630
- يُعتمد التكوين الفني ضمن تأكيد المشروع
- GMSE90/40-A450
- القدرة الرئيسية
- 450 kW
- الإنتاج النموذجي
- يُعتمد التكوين الفني ضمن تأكيد المشروع
PE800H
- نطاق الأنبوب
- DN315–800
- يُعتمد التكوين الفني ضمن تأكيد المشروع
- GMSE90/40-A450
- القدرة الرئيسية
- 450 kW
- الإنتاج النموذجي
- 1,600–1,700 kg/h
PE1600H
- نطاق الأنبوب
- DN710–1,600
- يُعتمد التكوين الفني ضمن تأكيد المشروع
- 2 × GMSE75/40-A315
- القدرة الرئيسية
- 630 kW
- الإنتاج النموذجي
- حتى 2,000 kg/h
هذا الجدول للاختيار الأولي ولا يمثل ضماناً غير مشروط. يتم اعتماد الطراز والطاقة والأداء النهائي وفق المادة والمنتج وظروف العملية وتكوين الخط ومعايير القبول.
