شاهدها أثناء التشغيل
آلة قطع أنابيب HDPE دون رايش
شاهد المعدات تعمل ثم استكشف الوظائف والتكوين الفني.
نظرة عامة
مصممة حول مهمة الإنتاج.
آلة قطع أنابيب HDPE دون رايش بتكوين معياري وفق حالة المادة ومواصفات المنتج والطاقة المطلوبة ومتطلبات الجودة النهائية.
النظرة الفنية
تفاصيل المعدات وفق تسلسل العملية.

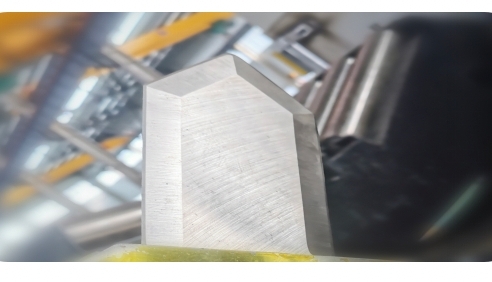

شفرة قطع عالية الدقة
شفرة قطع عالية الدقة مرحلة رئيسية في النظام، ويتم اعتماد التصميم والتحكم والواجهات وفق المادة والمنتج والطاقة وتكوين الخط.

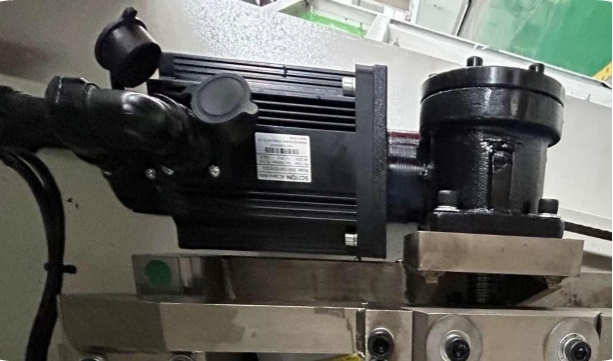

قطع بتحكم مؤازر
قطع بتحكم مؤازر مرحلة رئيسية في النظام، ويتم اعتماد التصميم والتحكم والواجهات وفق المادة والمنتج والطاقة وتكوين الخط.
تحكم سهل للمشغل
تحكم سهل للمشغل مرحلة رئيسية في النظام، ويتم اعتماد التصميم والتحكم والواجهات وفق المادة والمنتج والطاقة وتكوين الخط.

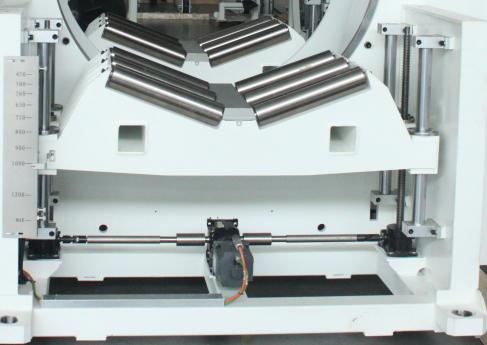

دعم تلقائي للأنبوب
دعم تلقائي للأنبوب مرحلة رئيسية في النظام، ويتم اعتماد التصميم والتحكم والواجهات وفق المادة والمنتج والطاقة وتكوين الخط.

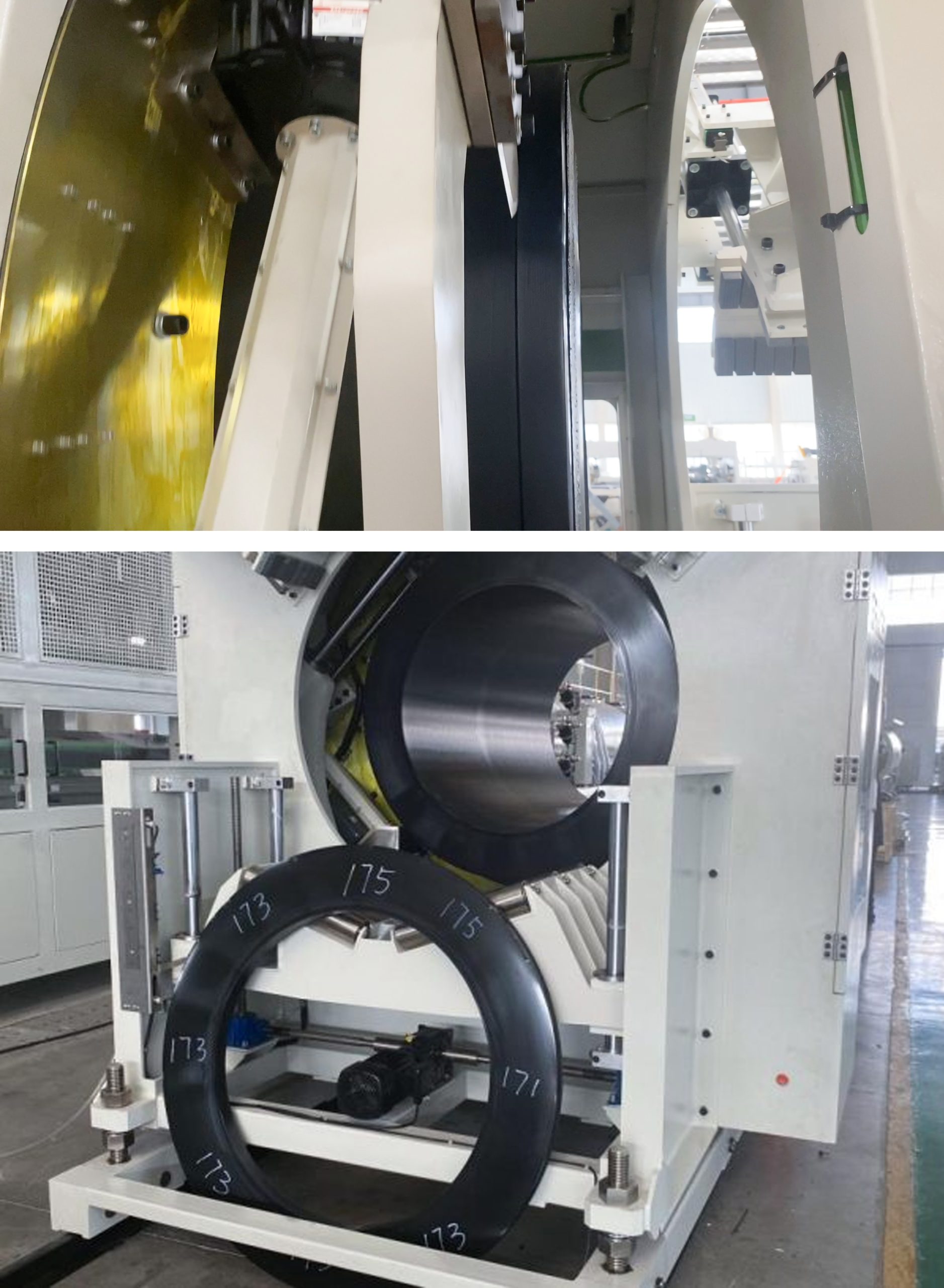

إمكانية قطع الأطوال القصيرة
إمكانية قطع الأطوال القصيرة مرحلة رئيسية في النظام، ويتم اعتماد التصميم والتحكم والواجهات وفق المادة والمنتج والطاقة وتكوين الخط.
معايير هندسية
تحديد القطع والتشطيب وفق الأنبوب النهائي
يُضبط القطع وفق جدول الأنابيب وسرعة الخط والطول ومتطلبات وجه القطع والمناولة اللاحقة. ويُختار ضمن مسار الإنتاج الكامل.
مهمة القطع
يحدد القطر وسماكة الجدار والمادة والسرعة وطول القطع العملية.
التثبيت وجودة القطع
يُختار التثبيت والدعم والأداة للأنبوب المعلن والتشطيب المطلوب.
إدارة الغبار أو الرايش
يُضبط جمع ومناولة نواتج القطع وفق العملية وبيئة المصنع.
التحكم والمناولة اللاحقة
يتناسق زمن القطع مع السحب والخط؛ وتتبع عملية الجمع والتعبئة إيقاع الإنتاج.
المعلومات الموصى بها لبدء المشروع
- جدول الأنابيب والسرعة والطول ومتطلبات وجه القطع
- التثبيت والشطف والتجويف والعلامات والمناولة
- جمع الغبار أو الرايش وظروف المصنع
- واجهة التحكم وإيقاع الإنتاج
الحد التقني: البيانات المنشورة مخصصة للتخطيط الأولي. لا يتم اعتماد التكوين والطاقة والأداء ومعايير القبول النهائية إلا من خلال مراجعة فنية خاصة بالمشروع.
البيانات الفنية
Representative HDPE cutter model range
| الطراز | نطاق الأنبوب | قياسي max. wall | سرعة الخط | الحركة | أداة القطع |
|---|---|---|---|---|---|
| GMFC63A-PE/C | φ20–63 mm | 10 mm | يُعتمد التكوين الفني ضمن تأكيد المشروع | هوائي | شفرة دائرية / قطاعية |
| GMFC160A-PE/V | φ20–160 mm | 20 mm | يُعتمد التكوين الفني ضمن تأكيد المشروع | هوائي | شفرة دائرية دون رايش / شفرة قطاعية مؤازرة |
| GMFC315C-PE/U-S | φ110–315 mm | 40 mm | يُعتمد التكوين الفني ضمن تأكيد المشروع | حركة مؤازرة | شفرة نقطية |
| GMFC450A-PE/U-S | φ160–450 mm | 60 mm | يُعتمد التكوين الفني ضمن تأكيد المشروع | تغذية مؤازرة | شفرة نقطية |
| GMFC630A-PE/U-S | φ160–630 mm | 70 mm | يُعتمد التكوين الفني ضمن تأكيد المشروع | تغذية مؤازرة | شفرة نقطية |
| GMFC800A-PE/V-S | φ400–800 mm | 100 mm | يُعتمد التكوين الفني ضمن تأكيد المشروع | تغذية مؤازرة | شفرة نقطية |
| GMFC1200A-PE/V-S | φ500–1,200 mm | يُعتمد التكوين الفني ضمن تأكيد المشروع | يُعتمد التكوين الفني ضمن تأكيد المشروع | تغذية مؤازرة | شفرة نقطية |
| GMFC1600A-PE/V-S | φ800–1,600 mm | يُعتمد التكوين الفني ضمن تأكيد المشروع | يُعتمد التكوين الفني ضمن تأكيد المشروع | تغذية مؤازرة | شفرة نقطية |
GMFC63A-PE/C
- نطاق الأنبوب
- φ20–63 mm
- قياسي max. wall
- 10 mm
- سرعة الخط
- يُعتمد التكوين الفني ضمن تأكيد المشروع
- الحركة
- هوائي
- أداة القطع
- شفرة دائرية / قطاعية
GMFC160A-PE/V
- نطاق الأنبوب
- φ20–160 mm
- قياسي max. wall
- 20 mm
- سرعة الخط
- يُعتمد التكوين الفني ضمن تأكيد المشروع
- الحركة
- هوائي
- أداة القطع
- شفرة دائرية دون رايش / شفرة قطاعية مؤازرة
GMFC315C-PE/U-S
- نطاق الأنبوب
- φ110–315 mm
- قياسي max. wall
- 40 mm
- سرعة الخط
- يُعتمد التكوين الفني ضمن تأكيد المشروع
- الحركة
- حركة مؤازرة
- أداة القطع
- شفرة نقطية
GMFC450A-PE/U-S
- نطاق الأنبوب
- φ160–450 mm
- قياسي max. wall
- 60 mm
- سرعة الخط
- يُعتمد التكوين الفني ضمن تأكيد المشروع
- الحركة
- تغذية مؤازرة
- أداة القطع
- شفرة نقطية
GMFC630A-PE/U-S
- نطاق الأنبوب
- φ160–630 mm
- قياسي max. wall
- 70 mm
- سرعة الخط
- يُعتمد التكوين الفني ضمن تأكيد المشروع
- الحركة
- تغذية مؤازرة
- أداة القطع
- شفرة نقطية
GMFC800A-PE/V-S
- نطاق الأنبوب
- φ400–800 mm
- قياسي max. wall
- 100 mm
- سرعة الخط
- يُعتمد التكوين الفني ضمن تأكيد المشروع
- الحركة
- تغذية مؤازرة
- أداة القطع
- شفرة نقطية
GMFC1200A-PE/V-S
- نطاق الأنبوب
- φ500–1,200 mm
- قياسي max. wall
- يُعتمد التكوين الفني ضمن تأكيد المشروع
- سرعة الخط
- يُعتمد التكوين الفني ضمن تأكيد المشروع
- الحركة
- تغذية مؤازرة
- أداة القطع
- شفرة نقطية
GMFC1600A-PE/V-S
- نطاق الأنبوب
- φ800–1,600 mm
- قياسي max. wall
- يُعتمد التكوين الفني ضمن تأكيد المشروع
- سرعة الخط
- يُعتمد التكوين الفني ضمن تأكيد المشروع
- الحركة
- تغذية مؤازرة
- أداة القطع
- شفرة نقطية
هذا الجدول للاختيار الأولي ولا يمثل ضماناً غير مشروط. يتم اعتماد الطراز والطاقة والأداء النهائي وفق المادة والمنتج وظروف العملية وتكوين الخط ومعايير القبول.
